无线数传模块 WD12

  • 品牌: 前进者
  • 型号: WD12
  • 简介: 本产品提供RS232、RS485、TTL三种接口,默认为RS232版本,如需其它版本,需与销售事先说明。注意:本产品默认不提供电源,用户需自配DC 5V电源。
产品介绍 规格参数 相关下载

产品概述

WD12微功率无线数传模块,是一种远距离无线数据传输产品,它体积小,功耗低,稳定性及可靠性极高,能很方便的为用户提供双向的数据信号传输、检测和控制。适合水电气三表、停车场咪表、智能卡、门禁考勤、电子衡器、无线排队机、楼宇控制、货场物流、防盗报警、智能仪器仪表、无功补偿、智能教学设备、体质检测智能设备、测量设备、汽车黑匣子、自动控制、家居智能化等领域的数据控制和数据抄录、无线POS、PDA智能终端,仓储物流,激光枪,条码阅读器、点对多点无线组网,无线现场总线、工业遥控、遥测,工厂车间自动化等应用。


前进者微功率无线模块-应用场景图



功能特点

1. 微发射功率

    最大发射功率100mW(20dBm);发送功率大小可根据用户的情况自己设定;可以定制其他功率;高接收灵敏度-121dBm。

2. 低功耗

    直流(DC5V)电源,模块的接收电流<37mA,模块发射时电流<105mA;休眠电流(TTL)<10uA。

3. ISM 频段工作频率,无需申请频点

    载频频率435MHz,也可定制240~930MHz 等载频。

4. 接口

    WD12 数传模块提供标准的RS-232、RS-485、TTL 三种接口,用户可以根据自己的要求在订货时说清楚要那种接口方式。

5. 高抗干扰能力和低误码率

    基于GFSK 的调制方式,采用高效通信协议,在信道误码率为10-2时,可得到实际误码率10 -5~10 -6。

6. 传输距离远

    在视距情况下,使用2dBi的天线,离地高度2 米,可靠传输距离(Baudrate=9600bps)> 500m。

7. 透明的数据传输

    数据传送采用透明传送方式,无需任何协议。

8. 多信道,多速率

    WD12 型模块标准配置提供16 个信道,满足用户多种通信组合方式的需求。WD12 型模块可提供4800bps、9600bps、19200bps、38400bps、115200bps等多种通信波特率(可由客户定制),并且无线传输速率与接口波特率成正比,以满足客户设备对多种波特率的需要。

9. 高速无线通讯和大数据缓冲区

    在9600bps或以下波特率情况下可连续传输无限大的数据(空中速率需大于或等于串口速率)。

10. 智能数据控制,用户无需编制多余的程序

      模块自动完成编解码,自动完成数据正确性校验,使用非常方便。

11. 高可靠性,体积小、重量轻

      采用高性能单片机,外围电路少,可靠性高,故障率低。

12. 看门狗实时监控

      看门狗监控内部功能,改变了传统产品的组织结构,提高了产品的可靠性。

13. 天线的配置

      有多种天线配置方案,可根据用户的现场配套不同的天线,以达到最佳的效果。


安装使用

(1) 产品应用

将串口数据从一个节点传送到另一个串口数据的节点(其应用如下图所示)。


前进者无线模块-数据传输示意图


(2) 安装尺寸

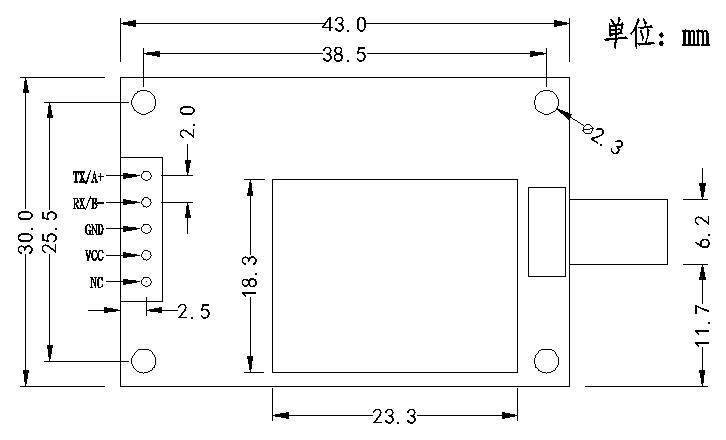

前进者无线数传模块-安装尺寸


(3) 接口定义


前进者433MHz微功率无线模块-接口定义


WD12提供TTL、RS232、RS485接口方式之一,用户选购时需根据自己的需要指定接口方式。


接口名称

功能描述

电平

备注

1

TX

RS232发送RS485 A+

RS485/TTL/RS232

红色指示灯亮

2

RX

RS232接收RS485 B-

RS485/TTL/RS232

绿色指示灯亮

3

GND

电源

0V


4

VCC

电源正极

+5V


5

NC

恢复出厂设置

TTL

可不接

注:把NC脚与GND短接,然后上电,可恢复出厂设置。


(4) 连接终端设备

WD12提供TTL、RS232、RS485接口方式,选购时需指定一个接口方式。


前进者433无线数传模块-连接终端设备


三种接口形式与终端连接详细说明如下:

前进者小功率无线模块-三种接口形式


主要参数

型号:WD12
调制方式:GFSK/FSK
工作频率:434.405 MHz ~ 436.215 MHz
发射功率:≤100mW
接收灵敏度:-121dBm(1200bps)
休眠电流:<10uA
发射电流:<105mA
接收电流:<37mA
信道速率:4800/9600/19200/38400/115200 bps
串口速率:4800/9600/19200/38400/115200 bps
工作电源:DC 5V
工作温度:-40℃~85℃
工作湿度:10%~90% RH,无冷凝
打印机:10%~90% RH,无冷凝
重量:7.42g
尺寸:52mm×30mm×4mm
